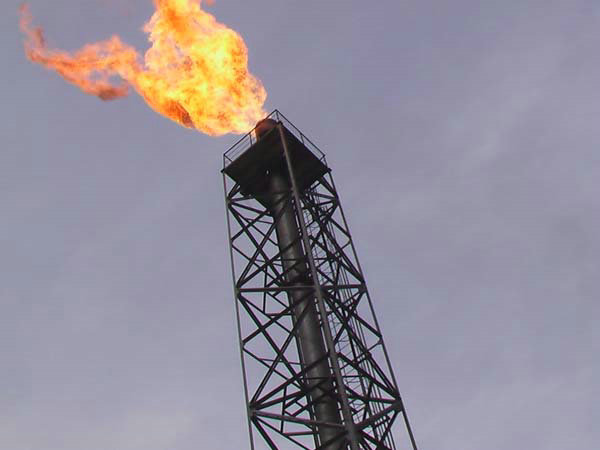

??? 高架火炬具有結構緊湊、處理廢氣量大、使用壽命長、維修方便等優點。分為ZL AE-A塔架支撐式火炬, ZL AE-B自撐式火炬, ZL AE-C拉繩式火炬。
??? 工業火炬燃燒器材質選用310S、304S不銹鋼，配置長明燈。水封系統與分子封一樣，可確?？扇細怏w因壓力波動引起的回火爆炸事故。分液罐可有效除去排放氣中含的液體顆粒，杜絕“火雨”現象發生。吹掃系統是在每次間斷放空前后火炬裝置重新投入運行必備的安全保障手段?？刂茩z測系統具有自動點火、自動吹掃、各種危險狀況自動保護和壓力檢測、火焰檢測等功能，通過PLC控制實現整套裝置的安全運行。

主要特點
??? 1、維護成本低
??? 2、噴入蒸氣提高了無煙燃燒能力
??? 3、穩焰環提高了燃燒的穩定性和可靠性，無煙燃凈率高
??? 4、蒸氣冷卻延長火炬頭使用壽命
??? 5、低噪音設計，采用額外的噪聲衰減器。
主要設備
??? 高架工業火炬整系統裝置包括燃燒器、分子封或者動態封、水封罐、分液罐、吹掃系統、點火系統、控制檢測系統等及相應的工藝配管、電氣、電信、自控、土建、給排水、環境保護等設計。北燃可設計制造完整的火炬氣排放管網和火炬裝置，可燃燒氣體種類包括天然氣、煉廠氣、廢氣、尾氣等各種有毒、可燃性氣體。點火方式有自動點火、手動點火、地面手動爆燃點火等。
控制系統
??? 工業火炬系統所有數據的采集和控制送裝置PLC實現。模擬儀表選用本安型EEXiallBT3，其他形式儀表選用隔爆型EExDiict4，防護等級IP65。模擬儀表信號：4～-20mADC+HART，通常采用兩線制。數字：干接點，容量：250 3A，SPDT：單點。通訊：和現場儀表通訊采用HART協議，與用戶DCS系統通訊為Modbus RS485 RTU協議和硬接線。實現遠程中控點火、現場手動點火，以及向上層中控室傳輸火炬燃燒、閥門開啟、故障等運行信號，以便工作人員能及時了解現場情況。
